Кабели силовые с пропитанной бумажной изоляцией на низкое напряжение

В данную группу входят кабели с алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение до 10 кВ переменного тока частотой 50 Гц или в электрических сетях постоянного тока при температуре окружающей среды от -50 до +50 °С. Кабели должны соответствовать требованиям ГОСТ 18410-73.

Марки,элементы конструкции

Марка кабеля	Материал жил А - алюминий М - медь	Материал оболочки А - алюминий С - свинец	Вид пропиточного состава В - вязкий Н-нестекагощий	Защитный покров
ААГ	А	А	В	отсутствует
ААБл	А	А	В	Бл
ААБ2л	А	А	В	Б2л
ААБлГ	А	А	в	БлГ
ААБнлГ	А	А	в	БнлГ
ААШв	А	А	в	Шв
ААШнг	А	А	в	Шнг
АСГ	А	С	в	отсутствует
АСБ	А	С	в	Б
АСБл	А	С	в	Бл
АСБ2л	А	с	в	Б2л
АСБГ	А	с	в	БГ
АСБ2лГ	А	с	в	Б2лГ
АСКл	А	с	в	Кл
АСШв	А	с	в	Шв
АСБнлШнг	А	с	в	БнлШнг
СБ	М	с	в	Б
СГ	М	с	в	отсутствует
СБГ	М	с	в	БГ
СБл	М	с	в	Бл
СБ2л	М	с	в	Б2л
СБ2лГ	М	с	в	Б2лГ
ЦААБл	А	А	н	Бл
ЦААБ2л	А	А	н	Б2л
ЦАСБ	А	С	н	Б
ЦАСБл	А	с	н	Бл
ЦАСБнлШнг	А	с	н	БнлШнг
ЦСБ	М	с	н	Б
ЦСБл	М	с	н	Бл

Для кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы "ож".

Области применения

Рекомендуемая область примененния	При отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе)	При наличии растягивающих услилий (при прокладке в земле и воде), при наличии опасности механических повреждений (при прокладке на воздухе)
В земле с низкой коррозионной активностью	ААШв, ААБл, ААБ2л, АСБ, СБ, ЦААБл, ЦААБ2л, ЦАСБ, ЦСБ	АСКл
В земле со средней коррозионной активностью	ААШв, ААБ2л, АСБ, АСБл, СБ, СБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦСБ,ЦСБл	АСКл
В земле с высокой коррозионной активностью	ААШв, ААБ2л, АСБл, АСБ2л, СБл, СБ2л, ЦААБ2л, ЦАСБл, ЦСБл
В земле с высокой коррозионной активностью с наличием блуждающих токов	АСБ2л, СБ2л
В воде	-	АСКл
прокладка на воздухе
В сухих помещениях В сырых помещениях	ААГ, ААШв ААШв, АСШв	ААБлГ ААБлГ, АСБ2лГ
В пожароопасных помещениях	ААГ, ААШв, ААШнг	ААБлГ, ААБнлГ, АСБлГ, АСБнлШнг
Во взрывоопасных зонах	ААГ, ААШв, ААБлГ, АСГ, АСБГ, АСШв, СГ, СБГ	АСБГ, СБГ
На эстакадах	ААШв, ААБлГ	ААБлГ, АСБлГ, СБ2лГ
В блоках	АСГ, СГ	АСГ, СГ

Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.

Конструктивные параметры

Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице. Четырехжильные кабели с жилами номинальным сечением до 120 мм2 должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм2 - одну жилу меньшего сечения.

Число и сечение жил в кабелях

Марка кабеля	Число жил	Номинальное сечение жилы, мм²Номинальное напряжение кабеля, кВ
Марка кабеля	Число жил	1	6	10
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л	1	10-800
ААГ, ААБл, ААБ2л, ААБлГ, ААБнлГ, ААШв, ААШнг, АСГ, АСБ, АСБл, АСБ2л, АСБ2лГ, СБ, СГ, СБГ, СБл,СБ2л, СБ2лГ, АСБнлШнг	3	6-240	10-240	16-240
ЦААБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦАСБнлШнг, ЦСБ, ЦСБл	3		25-185	25-185
АСКл	3	25 - 240	16-240	16-240
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л	4	16-185
АСКл	4	25- 185	-	-

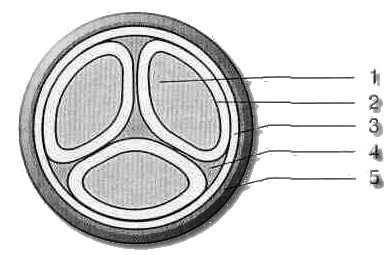

Конструкция кабеля марки ААГ с секторными жилами

Конструкция кабеля ААГ

1. Токопроводящая жила; 2. Изоляция на жиле; 3. Поясная изоляция; 4. Заполнение из бумажных жгутов; 5. Оболочка.

Токопроводящие жилы должны соответствовать классам 1 или 2. Жилы должны быть однопроволочными или многопроволочными в соответствии с таблицей.

Наименование жилы Номинальное сечение жилы, мм²

круглой фасонной

медной алюминиевой медной алюминиевой

Однопроволочная жила

6-50

6-240

25-50

25-240

Многопроволочная жила

25-800

70-800

25-400

70-240

Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2, а также многожильных кабелей с токопроводящими жилами всех сечений, имеющих отдельные оболочки, должны быть круглой формы.

Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы. Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.

Многопроволочные секторные и сегментные жилы кабелей должны быть уплотнены в процессе изготовления.

Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.

Номинальные сечения нулевых жил, в случае четырехжильной конструкции с неравным сечением основных и нулевой жилы, указаны в таблице.

Номинальное сечение основных жил, мм² Номинальное сечение нулевой жилы, мм²

6

4

10

6

16

10

25

16

35

16

50

25

70

35

95

50

120

70

150

70

185

95

Номинальная толщина изоляции одножильных кабелей

Номинальное сечение жилы, мм²	Номинальная толщина изоляции, мм
от 10 до 95	1,20
от 120 до 150	1,40
от 185 до 240	1,60
от 300 до 400	1.80
от 500 до 630	2,10
800	2,40

Номинальная толщина изоляции многожильных кабелей

Номинальное напряжение кабеля, кВ	Номинальное сечение основных жил, мм²	Номинальная толщина, мм
Номинальное напряжение кабеля, кВ	Номинальное сечение основных жил, мм²	изоляции жилы	поясной изоляции
1	От 6 до 95 120 и 150 185 и 240	0,75 0,85 0,95	0,50 0,60 0,60
6	От 10 до 240	2,00	0,95
10	От 16 до 240	2,75	1,25

Бумажная изоляция кабелей должна быть пропитана вязким или нестекающим изоляционным пропиточным составом. В пропитанной бумажной изоляции ленты не должны иметь складок, разрывов.

Изоляционный пропиточный нестекающий состав не должен вытекать при длительно допустимой температуре нагрева жил кабеля.

В бумажной изоляции кабелей на напряжение 6 кВ и более не допускается совпадение более трех лент, расположенных одна над другой, и двух лент, непосредственно прилегающих к жиле или экрану, наложенному на жилу.

Совпадение продольных складок или порезов на длине более 50 мм в двух лентах, расположенных одна над другой, считается за одно совпадение.

Изолированные жилы многожильных кабелей должны быть скручены с заполнением промежутков между жилами жгутами из бумаги.

Изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения.

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами.

Маркировка расцветкой должна быть устойчивой, не стираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету.

Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет.

При цифровом обозначении на поверхности изоляции или верхней ленте первой жилы должна быть цифра 1, второй жилы - 2, третьей жилы - 3, четвертой жилы - 4. При этом номеру 1 соответствует белая или желтая, номеру 2 - синяя или зеленая, номеру 3 - красная или малиновая, номеру 4 - коричневая или черная расцветка.

Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения.

При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.

Поверх скрученных изолированных жил многожильных кабелей должна быть наложена поясная изоляция номинальной толщиной в соответствии с таблицей

Под оболочкой кабеля на поверхности изоляции или под поясной изоляцией на специальной ленте, не более чем через каждые 300 мм, должны быть четко нанесены опознавательный индекс завода-изготовителя и год выпуска кабеля.

В кабелях с диаметром под оболочкой менее 20 мм допускается применение цветной отличительной нити.

Лента должна быть изготовлена из бумаги натурального цвета. Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты - не менее 10 мм. Высота шифра - не менее 6 мм.
