Кабели силовые гибкие

Кабели силовые гибкие шахтные на напряжение 1140 В КГЭПШ, КГЭПШТ

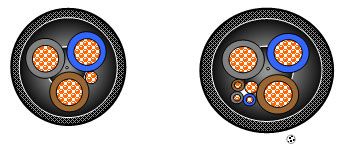

alt

ТУ 16.К73.050-98

Назначение
Кабели предназначены для присоединения шахтных передвижных машин и механизмов к сети на номинальное переменное напряжение до 1140 В частоты 50 Гц на основных и до 220 В на вспомогательных жилах.
Вид климатического исполнения - У по ГОСТ 15150-69

Конструктивные элементы и особенности

Конструктивные элементы	Конструктивные особенности
	КГЭПШ	КГЭПШТ
Токопроводящие жилы	Медные многопроволочные
Изоляция основных и вспомогательных жил	Резина	Резина теплостойкая
Сердечник в центре кабеля	Резина электропроводящая
Поясной экран по общей скрутке	Резина электропроводящая
Оболочка	Резина, не распространяющая горение

Конструкция и размеры

Марка кабеля	Число и номинальное сечение жил, мм2			Номинальный наружный диаметр кабеля, мм	Расчетная масса, 1 км кабеля, кг
Марка кабеля	основных	зазем- ления	вспомо-гательных	Номинальный наружный диаметр кабеля, мм	КГЭПШ	КГЭПШТ
КГЭПШ, КГЭПШТ	3 х 4	1 х 2,5	-	21,2	720	700
	3 х 6	1 х 4	-	24,6	980	950
	3 х 10	1 х 6	-	27,2	1270	1230
	3 х 16	1 х 10	-	31,2	1730	1680
	3 х 25	1 х 10	-	34,7	2210	2140
	3 х 35	1 х 10	-	39,4	2820	2740
	3 х 50	1 х 10	-	42,3	3460	3370
	3 х 70	1 х 10	-	47,4	4510	4400
	3 х 95	1 х 10	-	52,6	5600	5470
	3 х 4	1 х 2,5	3 х 1,5	26,2	940	910
	3 х 6	1 х 4	3 х 2,5	29,3	1220	1170
	3 х 10	1 х 6	3 х 2,5	32,3	1540	1490
	3 х 16	1 х 10	3 х 2,5	34,5	1890	1830
	3 х 25	1 х 10	3 х 2,5	37,8	2360	2280
	3 х 25	1 х 10	3 х 4	40,0	2460	2370
	3 х 35	1 х 10	3 х 2,5	43,5	2990	2900
	3 х 35	1 х 10	3 х 4	44,9	3160	3060
	3 х 50	1 х 10	3 х 2,5	45,4	6510	3410
	3 х 50	1 х 10	3 х 4	46,6	3670	3560
	3 х 50	1 х 10	3 х 6	47,0	4450	4330
	3 х 70	1 х 10	3 х 2,5	50,0	4480	4360
	3 х 70	1 х 10	3 х 4	50,0	5600	5430

Марка кабеля	Число и номинальное сечение жил, мм2			Номинальный наружный диаметр кабеля, мм	Расчетная масса, 1 км кабеля, кг
Марка кабеля	основных	заземления	вспомо-гательных	Номинальный наружный диаметр кабеля, мм	КГЭПШ	КГЭПШТ
КГЭПШ, КГЭПШТ	3 х 70	1 х 10	3 х 6	52,0	5640	5460
	3 х 95	1 х 10	3 х 2,5	54,5	5760	5570
	3 х 95	1 х 10	3 х 4	54,5
	3 х 95	1 х 10	3 х 6	55,0

Технические характеристики

Электрическое сопротивление изоляции 1 км кабеля, не менее:	- 100 МОм
Электрическое сопротивление поясного экрана кабеля, не более:	1,5 кОм
Стойкость кабелей к изгибам на угол ±p рад, не менее	- 4000 циклов
Стойкость кабелей к осевому кручению на угол ± 2p рад, не менее	- 4000 циклов
Кабели не распространяют горение при одиночной прокладке
Срок службы кабелей, не менее	- 1,5 лет
Строительная длина кабелей, не менее	- 200 м
По согласованию с потребителем поставка кабелей другими длинами
Основные и вспомогательные жилы имеют отличительную расцветку: голубые, черные, коричневые
Оболочка кабелей имеет маркировку в виде надписи, содержащей отличительный знак предприятия-изготовителя, год изготовления и сечение основных жил

Эксплуатационные характеристики

Температура окружающей среды при эксплуатации кабелей	- от минус 30 0С до плюс 50 0С
Растягивающее усилие на 1 мм2суммарного сечения всех жил, не более	- 19,6 Н (2,0) кгс)
Длительно допустимая рабочая температура на токопроводящих жилах кабелей, не более:
КГЭПШ	- плюс 75 0С
КГЭПШТ	- плюс 90 0С
Минимальный радиус изгиба кабелей при монтаже и эксплуатации	- 5D кабеля

Токовые нагрузки на кабели

Номинальное сечение основных жил, мм2	Токовые нагрузки, А, не более*		Номинальное сечение основных жил, мм2	Токовые нагрузки, А, не более*
Номинальное сечение основных жил, мм2	КГЭПШ	КГЭПШТ	Номинальное сечение основных жил, мм2	КГЭПШ	КГЭПШТ
4	45	57	25	136	166
6	58	72	35	168	202
10	75	100	50	200	249
16	105	127	-	-	-
* При температуре окружающей среды 25 0С
